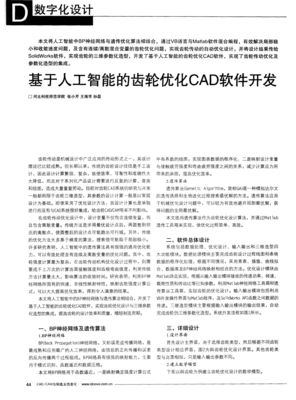

基于人工智能的齿轮优化CAD软件开发 融合智能算法与基础软件架构的工程实践

引言

齿轮作为机械传动系统的核心基础件，其设计质量直接影响装备的传动效率、噪声、寿命与可靠性。传统齿轮CAD软件以几何建模和参数化设计为主，设计过程高度依赖工程师经验，优化迭代周期长，难以在多重约束下获得全局最优方案。随着人工智能技术的成熟，将智能算法嵌入CAD工具链，形成“设计—评估—优化”闭环，成为齿轮设计领域的重要发展方向。本文围绕基于人工智能的齿轮优化CAD软件的开发展开论述，重点探讨其作为人工智能基础软件的分层架构、核心技术、功能实现与工程化挑战，为同类智能设计软件的研发提供参考。

一、需求分析与软件定位

齿轮优化问题本质上是多目标、多约束的非线性优化问题，涉及模数、齿数、压力角、螺旋角、变位系数等设计变量，以及齿面接触强度、齿根弯曲强度、传动误差、NVH性能、体积与重量等相互冲突的目标。传统方法通常采用经验公式加局部搜索，难以兼顾效率与全局最优性。本软件的定位是：面向齿轮设计工程师的智能优化CAD平台，在继承传统参数化建模能力的基础上，引入机器学习代理模型、智能优化算法和知识推理引擎，实现齿轮几何自动生成、性能快速预测与多目标寻优的一体化。其作为人工智能基础软件的属性体现在：提供可复用的智能算法组件、模型训练与推理框架、数据处理管线以及面向CAD场景的AI服务接口。

二、软件总体架构

软件采用分层解耦的架构设计，自下而上分为数据层、算法层、服务层和应用层。

1. 数据层：负责齿轮设计数据、仿真数据与实验数据的采集、清洗、标注与存储。建立统一的参数化数据模型，支持几何参数、工况参数、材料属性与性能指标的结构化表达，并通过数据增强与标准化流程为模型训练提供高质量样本。

1. 算法层：作为人工智能基础软件的核心，包含代理模型模块、优化算法模块与知识推理模块。代理模型模块基于径向基函数、Kriging或深度神经网络构建从设计变量到性能指标的映射，替代高成本的有限元仿真；优化算法模块集成遗传算法、粒子群优化、多目标进化算法（如NSGA-II）及贝叶斯优化；知识推理模块以规则库和案例库为基础，为优化过程提供约束过滤与方案推荐。

1. 服务层：将算法能力封装为标准化服务，包括模型训练服务、在线推理服务、优化求解服务与结果评估服务。通过统一接口协议，支持应用层按需调用，并实现计算资源的弹性调度。

1. 应用层：面向工程师的齿轮CAD交互环境，提供参数化建模、智能优化配置、优化结果可视化与三维模型导出等功能，支持与主流CAD内核及有限元软件的集成对接。

三、关键技术实现

3.1 参数化几何建模与特征表达

齿轮几何建模需准确表达渐开线齿廓、齿根过渡曲线及修形特征。软件基于齿轮啮合原理建立参数化方程，生成包含齿顶修缘、齿向修形等特征的精确模型，并以特征向量形式输出几何描述，作为智能算法的输入。该模块保证优化过程中几何的自动重生与一致性校验。

3.2 基于机器学习的性能代理模型

为解决有限元仿真耗时过长的问题，采用试验设计方法（如拉丁超立方采样）在参数空间内生成样本，调用仿真程序计算接触应力、弯曲应力与传动误差等指标，进而训练神经网络代理模型。训练中采用交叉验证与超参数优化提升泛化能力，并在推理阶段引入不确定性量化，对预测置信度低的样本触发真实仿真校正，形成主动学习闭环。

3.3 多目标智能优化引擎

优化引擎以代理模型为评估器，嵌入多目标进化算法求解Pareto前沿。针对约束处理，采用可行性规则与罚函数相结合的策略；针对高维变量空间，引入敏感度分析进行降维。优化结果以Pareto解集形式呈现，并按权重偏好推荐折中方案。贝叶斯优化用于局部精细搜索，提升收敛效率。

3.4 知识驱动的约束管理与方案推荐

将齿轮设计规范、材料许用应力与工艺限制转化为规则库，在优化过程中动态过滤不可行解。基于案例推理技术，从历史设计案例中检索相似工况的成功方案，为工程师提供初始化参数建议，缩短寻优路径。

3.5 软件工程与集成技术

采用模块化与插件化设计，算法层以动态库形式提供，便于独立升级与测试。三维可视化基于OpenCASCADE等开源内核实现，优化过程与结果通过图表、云图与三维模型联动展示。软件提供二次开发接口，支持用户自定义目标函数与约束条件。

四、应用验证与效果分析

以某二级斜齿轮减速器为对象进行验证：以体积最小与传动误差最小为目标，以接触强度与弯曲强度为约束，设计变量包括法向模数、齿数与螺旋角。对比传统经验设计与本软件优化结果，在满足强度要求的前提下，减速器体积降低约12%，传动误差峰值下降约18%，单次优化周期由数小时缩短至十分钟以内。验证表明，代理模型预测误差控制在5%以内，优化解经有限元复核具有良好可信度。

五、工程化挑战与发展方向

当前开发仍面临若干挑战：一是高质量标注样本获取成本高，需进一步研究小样本学习与迁移学习；二是代理模型在参数边界区域的精度不足，需完善不确定性度量与主动采样策略；三是多物理场耦合（如热-结构耦合）下的优化计算复杂度高，需探索分布式计算与模型降阶技术；四是软件与商用CAD/CAE生态的兼容性有待加强。软件将向云原生化、知识图谱增强与生成式设计方向演进，构建“数据—模型—知识”协同的智能设计基础设施。

##

基于人工智能的齿轮优化CAD软件开发，本质上是将人工智能基础软件能力与齿轮设计领域知识深度融合的系统工程。通过分层架构整合参数化建模、代理模型、智能优化与知识推理，软件实现了齿轮设计从经验驱动向数据与模型驱动转变。本文论述的架构与关键技术为同类智能CAD工具的研发提供了可借鉴的路径，随着算法与算力的持续进步，智能优化CAD将在高端齿轮设计中发挥更大价值。
